다양한 종류나 크기의 스크린 인쇄를 해야 한다고 할 때, 단일 기종의 스크린 인쇄기를 사용하는 경우는 매우 드물다. 모든 인쇄기가 같은 시기에 구입되었거나 동일 모델은 아니라는 이야기다.

  대부분의 경우에, 인쇄 작업자들은 어떤 특정한 크기의 image는 한 종류의 인쇄기에 setting 한다고 말할 수 있을지 모르지만, 특정한 인쇄기가 다룰 수 있는 특정한 image size의 범위에 대한 이야기는 하지 않을 것이다. 대부분, 스크린과 image size, 그리고 관련되는 인쇄기의 setting은 그 전에 인쇄했던 변수들에 그 기초를 두고 있는 것이다. 불행하게도, 만일 인쇄기가 적정상태 이하로 어떤 특정한 인쇄를 위해 setting 되어 있었다면, 그 setup 변수들은 다음 인쇄에도 반복될 것이다. 이런 경우에 작업자는 크기가 커진 스크린, 잘못 위치된 image와 여유가 없이 setup된 장비로 인해 많은 고생을 할 것이다.

  약간의 노력으로, 우리는 각 인쇄기를 위한 다음의 spec.양식을 준비 할 수 있다.

  예를 들어, gx = 48in, gy = 36in라고 할 때.

  * 표준 인쇄 작업에 사용 할 수 있는 프레임 size와 type

  * 이들 프레임에 맞는 최저/최고 image size

  * 인쇄기로 조정이 가능하다면, 주어진 스크린/image 조합에 맞는 적절한 스퀴지 stroke의 setting.

  이러한 양식으로 작업공정상의 여러 분야에서 사용 가능 하다.

  * image size와 레이아웃을 위한 design 부서

  * image positioning을 위한 제판부서

  * 올바른 squeegee stroke의 setup을 위한 인쇄 부서

  * 인쇄기의 개조나 upgrade를 위한 기술부서

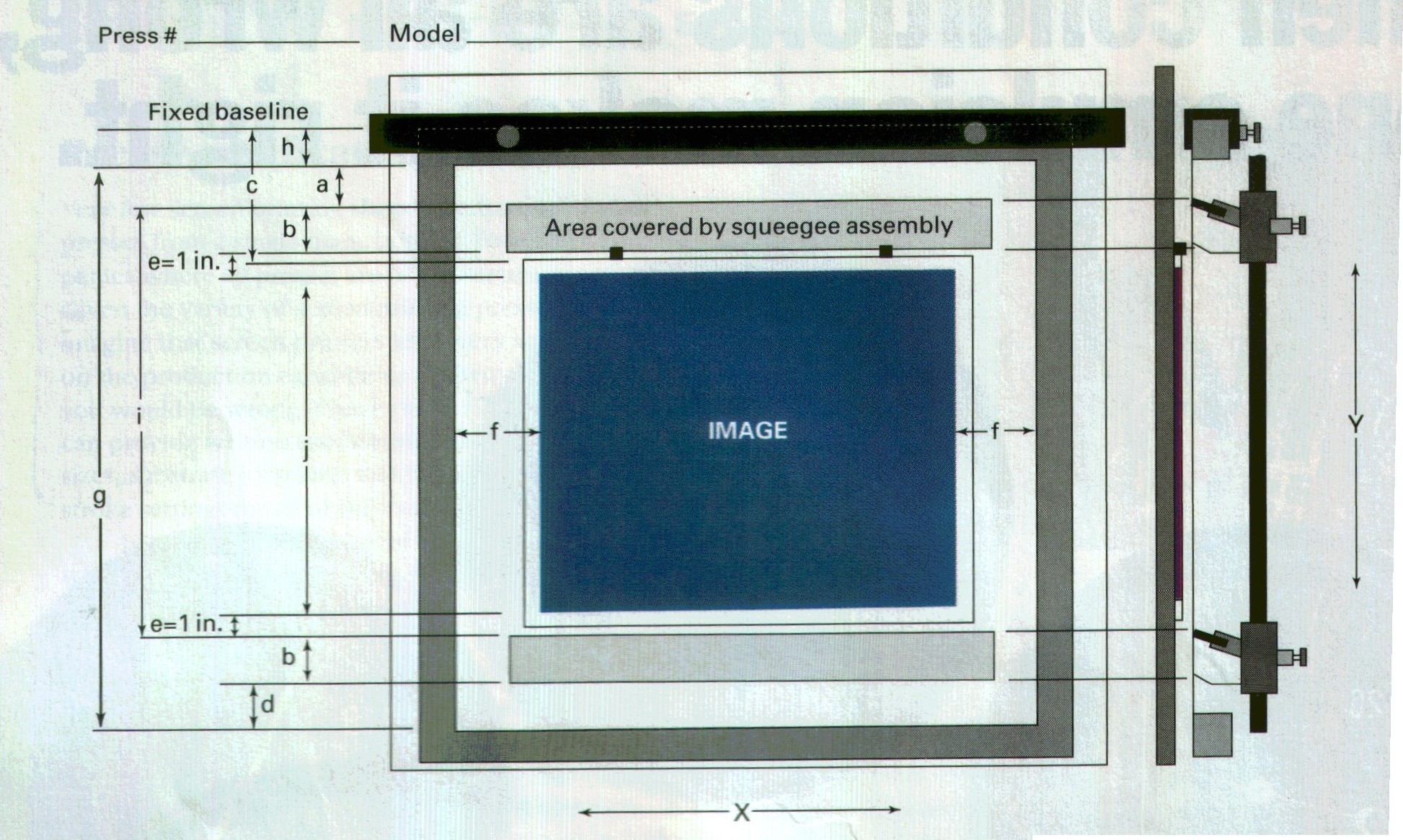

<그림1>은 모든 필요한 기본적인 숫치를 보여준다.

  이 양식은 거의 모든 스크린 인쇄기에 적용이 가능 하다. 숫치 측정 전에 <그림1>을 보고 적용 할 인쇄기와 비교 해 본다. 무엇보다도, 이 양식은 스퀴지 길이와 스트로크(왕복운동)에 해당하는 X,Y방향을 갖는다.

                                                                                                                                                           <그림1>

a = frame의 안쪽 면과 스퀴지/flood bar 시작점과의 거리

b = 스퀴지/flood bar 장치에 의해 요구되는 여유 공간(clearance space)

c = 인쇄기의 고정선(보통 스퀴지의 출발점과 가까운 프레임의 외각 부분)과 어떤 레지스트레이션 점 또는     가이드 사이의 거리

d = frame의 안쪽 면과 스퀴지/flood bar 끝점과의 거리(a와 비슷하나, 똑같을 필요는 없다)

e = 스퀴지/flood bar 장치와 image 끝 사이의 거리. 이 거리는 1인치보다는 작지 않아야 된다.

    1인치 이하로 설정 되는 경우에는 프린팅 헤드가 들리기 전에 피 인쇄체와 스크린은 닿아 있어야 한다.

f = image의 측면 여유 공간. off-contact 거리에 기초해서 거리를 결정해야 한다.

g = frame의 내경

h = frame bar size

i = 최대 스퀴지 이동 거리. 프레임의 내경을 고려해서 결정한다. <i=프레임 내경-(a+b+d)>

j = 최대 image size. 이 수치는 스크린의 최대 사용 가능 area이다.

 X축 방향으로 최대거리는 프레임의 내경과 전체 이미지 사이즈 여유(2f)를 고려하여 결정한다.(jx = gx-2f).

 Y축 방향으로는, 최대 이미지 사이즈는 스퀴지 이동 거리와 스퀴지 장착 여유분 그리고 스퀴지 장치와 이미지 끝 부분의 거리등을 고려하여 결정한다. 즉 jy = i-(b+2e).

  각 프레임 사이즈에 대하여 인쇄기 setup 양식을 완전히 작성하고, 모든 인쇄기에 대하여  한번 작성된 data는 관련된 다른 주요 양식과 결합하여 사용할 수 있다.

  위에서 기술된 내용은 반복되는 인쇄 작업에 있어서 그 효율적인 관리를 위한 하나의 양식(form)을 소개한 것이다. 가령 frame의 내경과 그에 따르는 이미지 사이즈에 비해 어느 정도의 f 값을 가져야 하고, 또한 a와 d의 결정 등은 정형화된 수치로 결정하기는 논란이 많은 이야기라고 생각한다. 단지 이론적으로 볼 때 스크린에 부하를 덜 주는 인쇄를 고려한다면 물론 f, a, d의 비율이 커야 되겠지만, 불필요하게 크게 제작되는 스크린과 frame, tension 문제, 인쇄기의 auto peel 장착 여부 등 여러가지 변수가 있다.

  스크린 인쇄는 인쇄기의 형태, 인쇄 조건, 스크린 상태 등 여러가지의 결정 변수들이 많기 때문에 case by case의 접근 방식이 가장 유용할 것이다.
