■스크린 망사 개구율과 인쇄 해상성의 관계(41% vs. 63%)

스텐레스 망사는, 통상40%전후의개구율로 제작되어있습니다만, 실제로는 같은 망사수라도 크고 작게 여러 종류의 선경의 품종이 존재하기 때문에, 제품에 따라 개구율도 다양합니다.

ASADA MESH의 SUPER MESH HS시리즈는, 선재의 강도가 매우 강하고 딱딱하기 때문에, 40%개구율로는 선재에 크랙(금)이 가기 쉽고, 60%정도의 큰 개구율로 직조되어 있습니다.

선경이 가는 망사는 개구율이 높고, Paste 토출이 좋아지기 때문에, 고점도Paste의 인쇄나 Via Hole(구멍 막음)인쇄, PDP의 형광체 인쇄에 이용되고 있습니다.

그럼에도 불구하고, 이와 같은 개구율이 높은 스텐레스 MESH를 Fine Line 인쇄용에 사용한 경우, 번짐이나 흘러내림 등의 좋지 못한 경우가 발생하는  케이스도 보고되고 있습니다.

스크린 Mesh의 개구율과 인쇄 해상성의 관계에 대해서, Mesh 개구율 41%와 63%의 스크린 판을 사용 해서, 인쇄 검증을 실시해 보았습니다.


■ 스크린 개구율과 인쇄해상성의 검증Test

스크린 판 사양 프레임: 320mm x 320mm    유제막: 15µm

인쇄조건 ASADA MESH 표준조건

•MESH  ①BS325/28 /개구율 41%   스퀴지각도:  70도

            ②HS325/16/개구율 63%    스퀴지인압:  0.25Mpa

•라인폭 : 50 µm                    클리어런스 : 0.9mm

•Paste : PDP용 Silver Paste 나믹스……점도400dPa.s

•스퀴지속도 : 60mm/sec

•기판 : 소다라임Glass

•스퀴지 : 평 스퀴지 경도70도

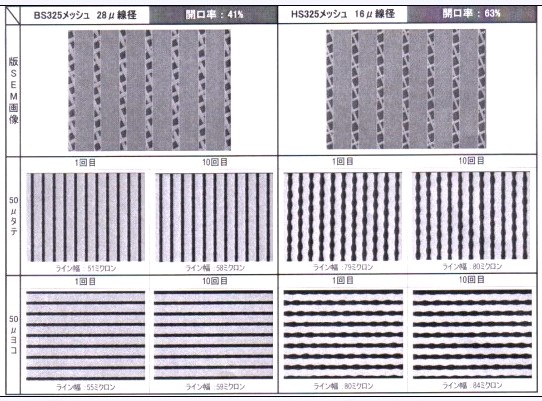

검증방법: 동일조건에서 3회의 실험 인쇄 후, 10회 연속 인쇄를 실시. 1장째와10장째의 인쇄 형상을 비교했다.
　

■ 스크린 MESH의 역할의 하나로서「Paste 토출을 억제함」이라고 하는 것도 있습니다.

이번의 검증에서는, 400dpa.s라고 하는 점도가 높은 Paste로 인쇄했음에도 불구하고, 개구율이 높은 HS325Mesh를 50µ라인의 인쇄에 사용하면, 흘러내림이 많고, 해상성도 좋지 않은 결과가 나왔습니다.
Fine Line인쇄에는 개구율이 높은 스크린 Mesh는 적절하지 않다고 말 할 수 있습니다.  (출처 : ASADA기술자료)
